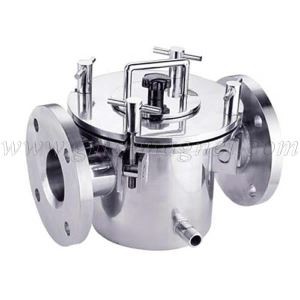

Magneettiloukku, joka tunnetaan myös nimellä Magnetic Liquid Filters, on magneettinen erotin, joka on suunniteltu erottamaan rautapitoiset epäpuhtaudet nestemäisistä, puoli{0}}nestemäisistä materiaaleista ja ilmaa kuljettavista jauhemateriaaleista, joilla on erilainen viskositeetti, jotta nämä materiaalit voidaan puhdistaa tuotantoprosessissa ja laitteissa. Nesteloukun kotelon sisällä olevat vahvat tankoerottimet suodattavat virtauksen ja poimivat ei-toivotun rautametallin.

Mikä on magneettiloukku?

Magneettiloukku (kutsutaan myös magneettiseksi nesteloukuksi tai nestelinjan magneettierottimeksi) on sisäänrakennettu magneettisuodatin, jonka asennat putkistoon nesteistä, lietteistä ja puoli{0}}nestemäisistä materiaaleista peräisin olevan rautapitoisen saastumisen talteenottamiseksi. Kun tuotteesi virtaa kotelon läpi, se läpäisee korkean-intensiteetin magneettisen alueen, jonka sisällä olevat magneettisauvat muodostavat. Pienet teräslastut, ruoste ja kulumisjäämät tarttuvat tankoihin sen sijaan, että ne kulkeutuisivat alavirtaan vaurioittaen pumppuja, tukkiakseen suuttimia tai päätyvät valmiiseen tuotteeseen.

Yleensä käytät magneettiluukkua paineistetuissa siirtolinjoissa, erityisesti ennen pumppuja, venttiileitä ja täyttöpisteitä. Se on yksinkertainen tapa parantaa tuotteen puhtautta, vähentää seisokkeja ja vähentää laatuvalituksia ilman kuluvia suodatinmateriaaleja.

Lähetä kysely nyt



Magneettisten nesteloukkujen ominaisuudet

1. Useita eri tyylejä on saatavana eri materiaaleille.

2. Suurin magneettinen voimakkuus voi olla 12 000 GS N-tyylille, 8000 Gs E-tyylille.

3. Normaali työskentelylämpötila Alle tai yhtä suuri kuin 80 astetta, maksimi käyttölämpötila voidaan valita välillä 80¡æ - 350¡æ, sama kuin magneettipalkit tarvittaessa.

4. Kytkentä voi tapahtua holkin, pulttilevyn, laipan, epätasaisen pään jne. kautta.

5. Kuorimateriaalina on saatavana ruostumatonta terästä 304 tai 316L

6. Oikein suunniteltu magneettinen konfiguraatio varmistaa maksimaalisen magneettisen vaikutuksen estämättä nesteen virtausta.

7. Painesuunnittelu tai muu erityisvaatimus voidaan tehdä räätälöitynä-.

Hanki välitön tarjous

Characteristics Of Magnetic Traps

Magneettiloukun tyypin tekniset tiedot

1. Normaali magneettinen nesteloukku

productcate-685-119

Tuote nro

Laippa/liitin

A

B

C

D

G

H

Baarin määrä

JL-159032

DN32

Ф159

230

80

Ф39

Ф110

Ф25

5

JL-159040

DN40

Ф159

230

80

Ф46

Ф110

Ф25

5

JL-159050

DN50

Ф159

230

80

Ф59

Ф110

Ф25

5

JL-219065

DN65

Ф219

300

100

Ф78

Ф150

Ф25

7

JL-219080

DN80

Ф219

300

100

Ф91

Ф150

Ф25

7

JL-219100

DN 100

Ф219

300

100

Ф110

Ф150

Ф25

7

JL-273125

DN125

Ф273

330

100

Ф135

Ф200&Ф100

Ф25

10

JL-273150

DN150

Ф273

330

100

Ф161

Ф200&Ф100

Ф25

10

JL-325200

DN 200

Ф325

360

114

Ф222

Ф250&Ф125

Ф25

13

JL-377250

DN250

Ф377

420

116

Ф276

Ф300&Ф160

Ф25

15

JL-426300

DN300

Ф426

460

118

Ф328

Ф340&Ф175

Ф25

17

JL-480350

DN350

Ф480

510

120

Ф381

Ф380&Ф200

Ф25

19

JL-630400

DN400

Ф630

700

135

Ф426



Ф25

21

2. Putkilinjan nestemagneettisen suodattimen erotin

productcate-663-230

Tuote nro

A

ΦB

C

ΦD

E

F

L

GM-E10

2S

47.8

1S

23

55

200

359

GM-E15

2S

47.8

1.5S

35.7

70

200

359

GM-E20

2.5S

59.5

2S

47.8

82

250

416

3

Tuote nro

A

ΦB

C

ΦD

E

F

L

GM-E10

2S

47.8

1S

23

60

226

350

GM-E10-1

2S

47.8

1S

23

55

226

340

GM-E15

2S

47.8

1.5S

35.7

70

226

350

GM-E20

2.5S

59.5

2S

47.8

82

226

450

3. Pikaliittimen magneettinen nesteloukku

4

Tuote nro

A

B

C

D

E

L

H

Tankojen lukumäärä

GM-S15-25

1.5S


35.7

4.5S

130

114

330

240

5

GM-S20-25

2S

47.8

4.5S

130

114

330

240

5

GM-S25-25

2.5S

59.5

5.5S

155

140

420

260

7

GM-S30-25

3S

72.3

5.5S

155

140

420

260

7

GM-S35-25

3.5S

85.1

5.5S

155

140

420

260

7

5

Tuote nro

A

B

C

D

E

L

H

Tankojen lukumäärä

GM-OS15-25

1.5S


35.7

4.5S

130

114.3

330

180

5

GM-OS20-25

2S

47.8

4.5S

130

114.3

330

180

5

GM-OS25-25

2.5S

59.5

5.5S

155

139.8

420

205

7

GM-OS30-25

3S

72.3

5.5S

155

139.8

420

205

7

GM-OS35-25

3.5S

85.1

5.5S

155

139.8

420

205

7

Jos haluat lisätietoja, ota meihin yhteyttä.

Lähetä Inguiry nyt







Trap Magnets Works

Kuinka magneettinen nestesuodatin toimii

Loukkumagneetti toimii pakottamalla nesteen tai lietteen virtaamaan kotelon sisällä olevan voimakkaan-magneettikentän läpi. Kun tuote tulee magneettiloukkuun, se kulkee yhden tai useamman magneettisauvan tai sauvakimpun ympärillä, mikä luo vahvan sieppausvyöhykkeen virtausreitin poikki. Kaikki rautapitoiset epäpuhtaudet, kuten hienot teräslastut, ruostehiutaleet tai kulumisjäämät, vedetään ulos virrasta ja pidetään tiukasti sauvan pinnoilla sen sijaan, että ne liikkuisivat alavirtaan.

Pidät prosessin käynnissä, kun ansamagneetti kerää jatkuvasti metallia. Kun on aika puhdistaa, poista paine linjasta, avaa kansi ja vedä magneettikokoonpano ulos. Loukkuun jäänyt metalli pyyhkiytyy helposti pois, sitten asennat kokoonpanon takaisin ja palaat käyttöön mahdollisimman vähän seisokkeja.

Lähetä kysely nyt



Magneettisen vedensuodatusloukun magneettien asennus ja käyttö

Magneettisen vedensuodattimen magneettilukon asentamiseksi ja käyttämiseksi liitä suodattimen laipallinen tulo-/poistoaukko liete- tai nesteputkistoon ja varmista, että virtaussuunta vastaa kotelossa olevaa nuolta (jos se on merkitty). Käynnistä siima ja anna materiaalin virrata tasaisesti loukun läpi. Tarkkaile ensimmäisen ajon aikana, kuinka nopeasti rautaromua kertyy magneettikokoonpanoon. Tämä kokeilujakso auttaa sinua määrittämään käytännöllisen puhdistusjakson kontaminaatiotasosi ja käyttöaikatarpeesi perusteella.

Kun puhdistus on tarpeen, pysäytä putki ja poista paine ensin putkesta. Löysää kiristysruuvit, irrota kansi ja vedä magneettikokoonpano varovasti ulos. Kotelon sisään kertyneet rauta-epäpuhtaudet putoavat pois, kun magneetti poistetaan, mikä nopeuttaa pyyhkimistä. Asenna puhdistuksen jälkeen kansi takaisin, kiristä puristimet, aseta magneettitangot takaisin paikalleen ja jatka käyttöä.

Lähetä kysely nyt

Miksi valita GME



Yhden-ratkaisun

Sinun ei tarvitse hallita useita toimittajia. GME voi yhdistää magneettiloukkusi vastaaviin magneettierottimiin ja putkistotarvikkeisiin, joten hankintasi on yksinkertaisempaa ja asennuksesi johdonmukaisempi.




Nopea valinnan tuki

Lähetät putken koon, liitostyypin, virtausnopeuden, paineen, lämpötilan ja materiaalin viskositeetin, ja saat selkeän mallisuosituksen ja tarjouksen-valmiin kokoonpanoon, mikä säästää aikaasi-ja-edelleen.




Rakennettu todellista tuotantoa varten

Voit valita saniteetti- tai teollisuusrakenteet, joissa on 304/316/316L ruostumaton teräsvaihtoehto ja käytännöllinen, helppo-puhdas rakenne, joka auttaa vähentämään seisokkeja ja pitämään linjasi vakaana.




Luotettava toimitus ja vientipakkaus

Saat huolellisen laadunvalvonnan, suojatun vientipakkauksen ja reagoivan viestinnän, joten tilauksesi saapuu valmiina asennettavaksi ja projektisi pysyy aikataulussa.





Sovellukset nestemäiselle magneettilukolle

Ruoan ja juoman valmistus:Käytät siirapin, suklaan, kastikkeiden, maitotuotteiden ja mehujen nestelinjoissa magneettiloukkua hienojen rautapitoisten hiukkasten vangitsemiseksi ennen kuin ne saavuttavat pumppujen, täyteaineiden tai pakkauksen, mikä auttaa suojaamaan tuotteen puhtautta ja vähentämään laatuongelmia.

Kemikaali-, maali- ja hartsilinjat:Asennat magneettilukon hartsien, pinnoitteiden, liimojen ja kemiallisten nesteiden siirtoputkiin kulumisjäämien poistamiseksi pumpuista ja venttiileistä, mikä vähentää tukkeutumista, suunnittelemattomia pysähdyksiä ja loppupään laitevaurioita.

Lääketiede ja kosmetiikka:Valitset saniteettimagneettisen loukun hygieenisiin prosessilinjoihin, joissa puhtaus ja nopea huolto ovat tärkeitä, jotta voit hallita metallin kontaminaatioriskiä ja pitää siivouksen ja vaihdot tehokkaina.

Liete ja korkea{0}}viskositeetti:Käytät magneettiloukkua liete- tai tahnalinjoihin sieppaamaan rautakontaminaatiota, joka voi muuten kerääntyä suuttimiin tai suodattimiin, samalla kun valitset oikean koon, jotta virtaus pysyy vakaana.



Applications For Magnetic Trap



GME Packaging Process
GME:n pakkausprosessi

Magneetin vahvuuden tarkistus
Saat varmennetun magneettitankokokoonpanon ennen pakkaamista. Jokainen sarja tarkistetaan Gauss-mittarilla, joten tiedät, että magneettinen suorituskyky on vahvistettu ennen toimitusta.

Puhdas kokoonpano ja suojaus
Saat magneettisauvan nipun koottuna ja suojattuna estämään naarmuja, kolhuja tai kontaminaatiota avainpinnoille käsittelyn aikana.

Lopputuotteen kokoonpanon tarkastus
Saat täydellisen magneettilukon yksikön tarkastettavaksi asennuksen jälkeen varmistaaksesi, että kansi, puristimet ja liitännät ovat tukevat ja valmiita asennettavaksi.

Sisäinen suojaus laatikossa
Saat yksikön käärittynä ja pehmustettuna vahvaan laatikkoon, jossa on reuna- ja iskusuojaus, mikä auttaa estämään liikettä ja iskuja.

Kartonkinauha vakautta varten
Saat laatikon tiukasti hihnalla, mikä vähentää siirtymistä kuljetuksen aikana ja parantaa pinoamisturvallisuutta varastoissa ja konteissa.

Puinen laatikko{0}}pitkän matkan vientiin
Voit valita vahvistetun puisen laatikon, joka suojaa merirahtia tai pitkän matkan{0}}logistiikkaa ja minimoi riskit lastauksen ja purkamisen aikana.

Lähetä kysely nyt



Magneettiloukun ja läppäventtiilin liittäminen Kierre

Kun haluat liittää magneettilukon kierteiseen läppäventtiiliin, varmista ensin kierteen standardi ja koko molemmilta puolilta, esim. NPT, BSPP/BSPT, ja putken halkaisija. Jos venttiilin ja magneettilukon kierteet eivät täsmää, käytä oikeaa kierreadapteria, uros-naaras--vähennystä, liitoskappaletta tai saniteettisovitinta sen sijaan, että pakottaisit liitoksen. Kääri PTFE-teippiä tai laita kierretiivistettä ulkokierteeseen, kiristä sitten käsin-ja viimeistele jakoavaimella välttääksesi liiallista-kiristämistä vääristymien estämiseksi. Varmista, että sinulla on tarpeeksi tilaa, jotta voit avata loukun puhdistusta varten. Testaa sitten paine{9}}linjan vuotojen varalta ennen tuotannon aloittamista.

FAQ

K: Kuinka voin määrittää, sopiiko magneettiloukku käyttöolosuhteisiini?

V: Jos kuljetat nesteitä, lietteitä tai puoli{0}}nesteitä ja olet huolissasi pumppuun, venttiileihin, suuttimiin tai valmiiseen tuotteeseen pääsevistä rautalastuista/kulumisjätteistä/ruosteesta, magneettiloukku online-sieppausta varten sopii sinulle. Sinun tarvitsee vain vahvistaa liitännän koko, virtausnopeus, paine, lämpötila ja keskiviskositeetti, ja voimme auttaa sinua määrittämään, tarvitaanko suurempi putken halkaisija vai moni{2}}magneettirakenne.

K: Aiheuttaako magneettiloukku paineen laskun ja vaikuttaako virtausnopeuteen?

V: Paine laskee, varsinkin kun väliaineellasi on korkea viskositeetti, suuri virtausnopeus ja pieni putken halkaisija. Anna meille virtausnopeus, viskositeetti ja putken halkaisija, ja ehdotamme sopivaa kotelon halkaisijaa, virtauskanavan rakennetta ja magneettien lukumäärää painehäviön pitämiseksi hyväksyttävällä alueella.

K: Kuinka usein minun pitäisi puhdistaa se? Onko siivoaminen hankalaa?

V: Voit käyttää sitä jonkin aikaa adsorptiokapasiteetin tarkkailemiseksi ennen puhdistusjakson määrittämistä. Voimakkaasti saastuneet osat saattavat vaatia puhdistusta päivittäin/vuorossa, kun taas lievästi saastuneiden osien puhdistus kerran viikossa. Puhdistus on yksinkertaista: pysäytä kone ja poista paine → avaa kansi → irrota magneettitanko → pyyhi → kokoa. Tämä kestää yleensä vain muutaman minuutin.

K: Kuinka korkea magneettikentän voimakkuuden tulisi olla?

V: Se riippuu kohdeepäpuhtauksien koosta, virtausnopeudesta, viskositeetista ja puhtausvaatimuksista. Suuremmat virtausnopeudet, korkeampi viskositeetti tai tarve siepata hienojakoisempia hiukkasia vaativat vahvemman magneettikentän tai suuremman magneettisauvan alueen. Tarjoamme suositellun valikoiman käyttöolosuhteidesi perusteella.

K: Mitkä ovat puhdistusvaiheet? Pitääkö kone pysäyttää?

V: Sinun täytyy pysäyttää kone ja poistaa paine ensin. Avaa yläkansi/puristin, irrota magneettitankokokoonpano; rautaviilat putoavat helpommin ja ne voidaan pyyhkiä ja kerätä talteen. Kokoa puhdistuksen jälkeen uudelleen tuotantoa varten. Tämä kestää yleensä vain muutamasta minuutista tusinaan minuuttiin.
