Magneetit

Mikä on kestomagneetti?

Kestomagneettifysiikan määritelmä

Atomitasolla pysyvä magnetismi syntyy magneettisten domeenien kohdistamisesta: mikroskooppisista alueista, joissa atomiryhmät suuntaavat magneettiset momenttinsa samaan suuntaan. Kun riittävä osa näistä alueista kohdistuu "magnetisaatioksi" kutsutun valmistusprosessin kautta, materiaali tuottaa nettoulkoisen magneettikentän, joka on tarpeeksi vahva käytännön käyttöä varten.

Kolme keskeistä ominaisuutta määrittävät kestomagneetin suorituskyvyn

Kestomagneettityypit materiaalin mukaan

Tuotesuunnittelussa väärän magneettimateriaalin valinta on yksi kalleimmista virheistä, mitä voi tehdä. Seuraava teksti tarjoaa jäsennellyn yleiskatsauksen kolmesta hallitsevasta kestomagneettiluokasta, jotka ovat tällä hetkellä markkinoilla saatavilla, sekä intuitiivista vertailutietoa, jonka tarkoituksena on tarjota sinulle vankkaa tukea materiaalinvalintaprosessin aikana.

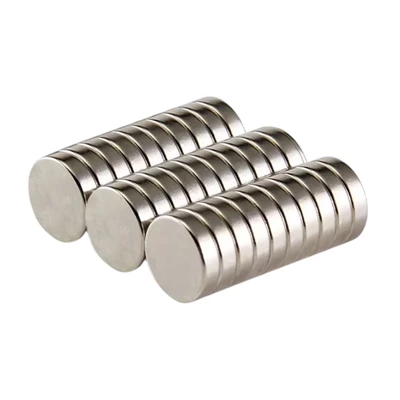

Neodyymi (NdFeB)

GME toimittaa sintrattuja neodyymimagneetteja (NdFeB) luokissa N35–N52, tehtaalla{2}}suoraan OEM/ODM-muotoilla, maailman vahvin kestomagneettimateriaali.

BHmax-alue:33 - 52 MGOe

Max. Työlämpötila:80 astetta - 200 astetta

Saatavilla olevat arvosanat:N35–N52, M, H, SH, UH, EH

Pinnoite vaaditaan:Kyllä (NiCuNi / Epoksi)

Sovellukset:Sähköautot, tuulivoimalat, robotiikka

MRI Ajacent, Consumer Electronics.

Tutustu lisää NdFeB

Samariumkoboltti (SmCo)

GME valmistaa samariumkobolttimagneetteja (SmCo) ilmailu-, puolustus- ja poraussovelluksiin, jotka vaativat tinkimätöntä korkeaa lämpötilaa{0}} suorituskykyä.

(BHmax) Alue:16-32 MGOe

Maksimi käyttölämpötila:250 - 350 astetta

Saatavilla olevat arvosanat:Sm2Co5, Sm2Co17

Päällystysvaatimus:Yleensä ei vaadi pinnoitusta

Sovellukset:Ilmailu, porausreikien öljyn ja kaasun etsintä, puolustusanturit, satelliittijärjestelmät.

Tutustu Lisää SmCo

Alnico

GME toimittaa Alnico-magneetteja sekä valamalla että sintraamalla.

Suurin energiatuote (BHmax) -alue:1,5 - 11 MGOe

Maksimi käyttölämpötila:540 astetta

Lämpötilakerroin (Br):-0,02 %/aste (matalin)

Valmistusprosessi:Valu tai sintraus

Sovellukset:Kitaramikit, ilmailu-instrumentointi, virtausmittarit,Korkean{0}}lämpötila-anturit.

Tutustu lisää Alnicoon

Kuinka valita oikea kestomagneettimateriaali

Materiaalin valinta on kriittisin yksittäinen päätös magneettien hankinnassa. Väärä valinta maksaa sinulle uudelleentyöstämisen, takuuvaatimuksen ja suorituskykyhäiriöt. Käytä tätä päätösmatriisia

Kestomagneettien esimerkkejä ja teollisia sovelluksia

Arkipäivän kuluttajalaitteista kriittisiin teollisuusjärjestelmiin, kestomagneetit ovat ytimessä siinä, miten moderni maailma liikkuu, aistii ja tuottaa sähköä.

Älypuhelimen kaiuttimet

Kuulokkeiden NdFeB-levymagneetit muuntavat signaalit ääneksi.

Kiintolevyasemat

NdFeB-kaarimagneetit kohdistavat luku-/kirjoituspäät nanometrin tarkkuudella.

EV-ajomoottorit

Korkealaatuiset-NdFeB (SH/UH) -kaarimagneetit roottorikokoonpanoissa.

Kitaramikit

Alnico 2/5 vintage-sävyyn; NdFeB modernille korkealle-tehollet.

Jääkaapin oven tiivisteet

Joustavat ferriittinauhat pitävät ilmatiiviin sulkemisen ilman salpoja.

Kuulokkeet & nappikuulokkeet

NdFeB-ajurit tarjoavat laajan taajuusvasteen kompaktissa muodossa.

E-Pyörien napamoottorit

NdFeB-kaarimagneetit hiljaiseen ja tehokkaaseen propulsioon.

MagSafe / Langaton lataus

NdFeB-rengasjärjestelmät tarkkaan kohdistukseen ja tehonsiirtoon.

Magneettiset oven lukot

Teräskupeissa olevat ruukkumagneetit mahdollistavat työkaluvapaan{0}}turvallisen sulkemisen.

Sähköhammasharjat
NdFeB magneetit hiljaisissa harjattomissa moottoreissa.

Kuinka kestomagneetit toimivat?

Kestomagneetit toimivat, koska niiden sisäiset magneettiset alueet ovat kohdakkain. Kun nämä alueet osoittavat samaan yleiseen suuntaan, materiaali luo magneettikentän ympärilleen. Tämä magneettikenttä voi vetää puoleensa ferromagneettisia materiaaleja ja olla vuorovaikutuksessa muiden magneettikenttien kanssa.


Magneettialueen teoria ja kentän luominen

Jokainen atomi, jossa on parittomia elektroneja, toimii pienenä magneettisena dipolina, mikroskooppisena tankomagneettina. Useimmissa materiaaleissa nämä atomidipolit osoittavat satunnaisiin suuntiin ja kumoavat toisensa, eivätkä tuota nettomagneettikenttää.

Ferromagneettisissa materiaaleissa (rauta, nikkeli, koboltti ja niiden seokset) kvanttimekaaniset vaihtovuorovaikutukset pakottavat viereiset atomimomentit asettumaan rinnakkain. Tämä kohdistus muodostaa magneettisia domeeneja: tyypillisesti 10–100 mikrometrin kokoisia alueita, joissa miljoonat atomit osoittavat yhdessä samaan suuntaan.

Ennen magnetointia: Domaineja on olemassa, mutta ne osoittavat satunnaisiin suuntiin, ja nettoulkokenttä on nolla.

Magnetoinnin jälkeen: Ulkoinen kenttä materiaalin kyllästyskynnyksen yläpuolella pakottaa alueet linjaamaan nettoulkokentän kanssa, vahva ja jatkuva.

Kun verkkoalueen seinät on kohdistettu, ne eivät voi helposti muuttaa suuntautumistaan ​​materiaalin magnetokiteisen anisotropian vuoksi. Tämä tekee NdFeB-magneeteista niin voimakkaita: Nd2Fe₁4B-kiderakenteella on poikkeuksellisen korkea anisotropiaenergia.

Koersitiivin, remanenssin ja BH-käyrän ymmärtäminen

BH-käyrä on keskeinen työkalu kestomagneettien karakterisoinnissa ja vertailussa. Jokainen magneettitietolehti viittaa siihen.

Vertailut: Kestomagneetit vs. väliaikaiset magneetit vs. sähkömagneetit

Menettävätkö kestomagneetit magneettisuutensa ajan myötä?

This is one of the most common questions from engineers specifying magnets for long-life applications. The short answer: a well-specified permanent magnet, properly handled, will retain >95 % alkuperäisestä vuontiheydestä vuosikymmeniä, joskus yli 100 vuotta.

Demagnetisaation neljä todellista syytä

1. Korotettu lämpötila (yleisin)

Maksimikäyttölämpötilan ylittäminen aiheuttaa osittaisen, mahdollisesti peruuttamattoman virtaushäviön. Normaalin N-luokan NdFeB:n maksimikulma on 80 astetta; EH-aste laajentaa tämän 200 asteeseen. Käytä aina vähintään 30 astetta nimellisarvon alapuolella.
2. Vastakkaiset magneettikentät

Ulkoiset kentät, jotka vastustavat magneetin kenttää ja ylittävät sen sisäisen koersitiivin (Hci), voivat demagnetoida sen osittain tai kokonaan. Tästä syystä korkeat-Hci-arvot (SH, UH, EH) ovat kriittisiä moottorisovelluksissa.
3. Fyysinen isku ja tärinä

Vakava mekaaninen isku voi saada alueen seinät irti linjasta. Enemmän huolta Alnicosta (alempi koersitiivisuus) kuin NdFeB:stä tai SmCo:sta. Käsittele suuria magneetteja (50 mm+) erityisillä erotustyökaluilla.
4. Korroosio (NdFeB-kohtainen)

Päällystämätön NdFeB kosteassa tai suolaisessa{0}}suihkutusympäristössä syövyttää ja menettää magneettisen suorituskyvyn. Määritä aina oikea pinnoite (NiCuNi, Epoxy, Gold) käyttöympäristösi mukaan.

Mukautetut magneettimuodot ja OEM-valmistus

GME valmistaa räätälöityjä kestomagneetteja 2D/3D-piirustuksista minkä tahansa muotoisina, levyinä, lohkoina, renkaina, kaareina, upotettuina tai täysin mukautettuina.

Muoto:Levy-/sylinterimagneetti
Tyypilliset sovellukset:Anturit, kaiuttimet, lääketieteelliset laitteet, ruukkumagneetit
Käytettävissä olevat materiaalit: NdFeB, SmCo, Alnico, ferriitti

Muoto:Block / suorakulmio magneetti
Sovellukset:Magneettiset istukat, kiinnikkeet, moottorikokoonpanot
Saatavilla olevat materiaalit:NdFeB, SmCo, Alnico, ferriitti

Muoto:Rengas / rengasmagneetti
Sovellukset:Laakerit, kaiuttimet, pyörivät anturit
Saatavilla olevat materiaalit:NdFeB, SmCo, ferriitti

Muoto:Kaari / segmenttimagneetti
Sovellukset:Moottoriroottorit, generaattorikokoonpanot, tuuliturbiinit
Saatavilla olevat materiaalit:NdFeB, SmCo, ferriitti

Muoto:Upotettu magneetti
Sovellukset:Mekaaninen kiinnitys, huonekalut, kalusteet
Saatavilla olevat materiaalit:NdFeB, ferriitti

Muoto:Mukautettu magneetti
Sovellukset:2D/3D-piirroksen mukaan minkä tahansa muodon materiaalirajoitusten rajoissa
Saatavilla olevat materiaalit:NdFeB, SmCo

Pintapinnoitusvaihtoehdot

NdFeB-magneetit vaativat pintasuojauksen useimmissa sovelluksissa. Valitsemasi pinnoite vaikuttaa korroosionkestävyyteen, käyttölämpötila-alueeseen, sähkönjohtavuuteen ja hintaan.

Lähetä vaatimuksesi

Kuinka tilata mukautettuja magneetteja GME:ltä:

Lähetä piirustus (DXF/STEP/PDF) tai kuvaile vaatimuksiasi.
Vastaanota materiaalisuositus + DFM-palaute 24 tunnin sisällä.
Hyväksy näyte - tuotanto 15–30 päivässä.

Laadunvarmistus: testaus- ja vaatimustenmukaisuusstandardit

GME:n{0}}talon laadunvarmistuslaboratorio testaa jokaisen tuotantoerän IEC 60404-5 (koersitiivisuus), IEC 60404-8-1 (remanenssi) ja ASTM A977 (BHmax) mukaisesti. Pinnoitteen luotettavuus varmistetaan ISO 9227 suolasuihkutestauksella (24–200 h pinnoitetyypistä riippuen) ja ISO 2409 tarttuvuusleikkauksella. Kaikki mittatiedot kirjataan ±0,05 mm:n toleranssiin. ISO 9001:2008 sertifioitu. CE- ja RoHS-dokumentaatio saatavilla jokaiselle vakiotuotelinjalle.

-Prosessin laadunvalvonta

Jokainen tuotantoerä Xiamenin tehtaallamme käy läpi dokumentoidun, monivaiheisen{0}}laadunvalvontaprosessin, ei vain lopputarkastusta.

Raaka-aineen tarkastus Jokainen saapuva NdFeB- ja SmCo-seoserä varmistetaan XRF-koostumusanalyysillä ennen kuin se tulee tuotantoon. Hiukkaskokojakauma ja tiheys mitataan-sintrauksen jälkeen sen varmistamiseksi, että erä täyttää laatuvaatimukset ennen magnetointia.

Magneettisen suorituskyvyn testaus. Tässä useimmat toimittajat leikkaavat kulmat. GME testaa jokaisen tuotantoerän, ei vain näytteitä, seuraavien parametrien perusteella:

Pinnoite- ja luotettavuustestaus:Magneetti, joka testaa magneettisesti hyvin, mutta epäonnistuu kentällä pinnoitteen delaminoitumisen vuoksi, on edelleen viallinen tuote. GME käyttää seuraavia pinnoitteen tarkastustestejä:

Suolasumutesti

Pinnoitteen tarttuvuustesti

Lämpöpyöräilytesti

Korkean kosteuden testi

Sertifiointien yleiskatsaus

CE

RoHS-testiraportti

SGS

ISO 14001:2004

ISO 9001:2008

Turvallisen käsittelyn ja kuljetuksen ohjeet vahvoille magneeteille

"Vahvat magneetit, erityisesti neodyymi, vaativat huolellista käsittelyä ja asianmukaista varastointia, jotta voidaan varmistaa sekä henkilökunnan että laitteiden turvallisuus.

Kuinka käsitellä tehokkaita neodyymimagneetteja turvallisesti

Vahvat NdFeB-magneetit voivat aiheuttaa vakavia vammoja ja laitevaurioita. Seuraavat ohjeet ovat pakollisia turvallista käsittelyä varten:

Henkilökohtainen suojaus:

✅ Käytä aina nahkaa

kortit, kiintolevyt ja magneettiset tietovälineet (pysyvä tietojen menetyksen riski).

Erotus- ja käsittelyteknikon käsineet, magneettilastut ovat teräviä ja voivat vaurioittaa ihoa.

✅ Käytä suojalaseja erotettaessa magneetteja, jotka ovat yli N45-luokan tai yli 50 mm:n kokoisia.

✅ Pidä magneetit loitolla sydämentahdistimista, sisäkorvaistutteista ja muista elektronisista lääketieteellisistä laitteista (vähintään 30 cm).

✅ Pidä loitolla luottokorteista, kiintolevyistä ja magneettisista tietovälineistä (pysyvä tietojen menetyksen riski).

Erotus- ja käsittelytekniikka:

❌ Älä koskaan anna kahden vahvan magneetin napsahtaa yhteen. Isku voi rikkoa magneetit ja lähettää sirpaleita suurella nopeudella.

✅ Magneettien liukuminen erilleen suoran vetämisen sijaan vaatii huomattavasti vähemmän voimaa ja estää katkeamisen.

✅ Yli 80 mm:n magneeteille: käytä erityisiä erotintyökaluja tai kovapuukiiloja; älä koskaan käytä paljaita käsiä.

✅ Säilytä magneetit pahvi- tai muovivälikkeillä yksiköiden välissä ja erikseen merkittyissä pusseissa tai tarjottimissa.

Ympäristövarastointi:

Säilytä kuivassa,{0}}lämpötilakontrolloidussa ympäristössä (10–30 astetta,<60% RH).

Älä säilytä voimakkaiden vastakkaisten magneettikenttien tai suurten ferromagneettisten rakenteiden lähellä.

Säilytä NdFeB-magneetit alkuperäisissä korroosionestopakkauksissaan{0}}käyttöön asti.

Great Magtech (Xiamen) Electric Co., Ltd on yksi Kiinan kokeneimmista magneettien valmistajista ja toimittajista. Tervetuloa tukkumyyntimagneetteihin tehtaaltamme.
