1. Kuvaa:

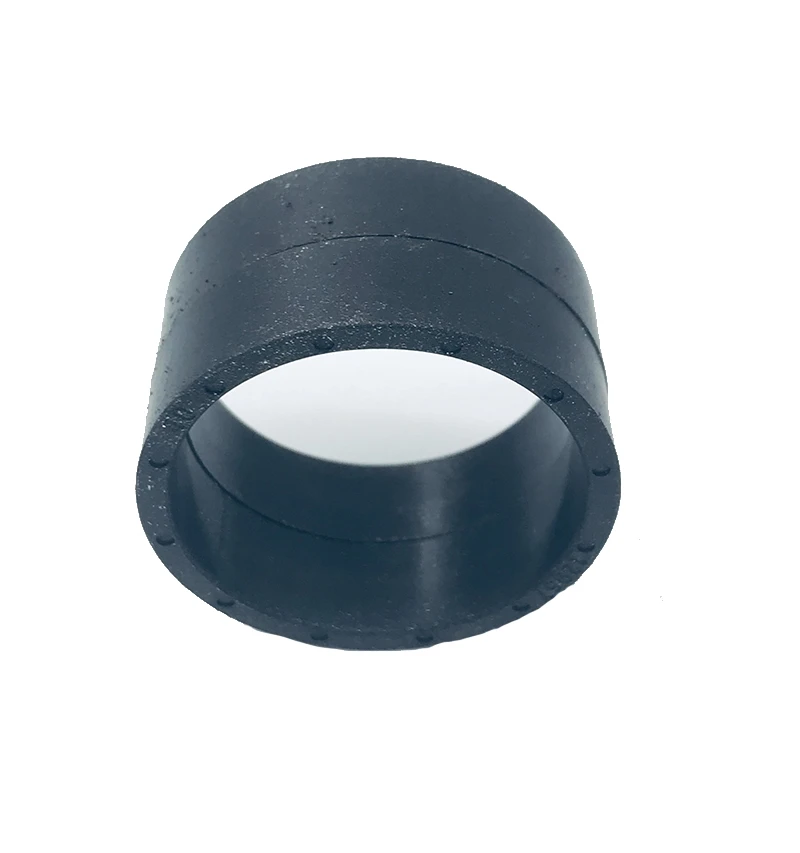

Ruiskupuristettu magneetti, ruiskupuristettu neodyymimagneetti, ruiskuvalettu kangas NdFeB, anisotrooppinen ja isotrooppinen neodyymi-ruiskuvalettu magneetti Kiinan toimittajan ruiskuvalettu magneetti voi olla ferriittiä, NdFeB:tä tai magneettisten materiaalien seosta monenlaisiin sovelluksiin. Ruiskupuristusprosessi on ihanteellinen erittäin monimutkaisten muotojen ja ohutseinäisten osien-valmistukseen. Yleisimmät kestomuoviliimat ovat PA12 (Nylon 12), PA6 (Nylon 6) ja PPS, joiden enimmäiskäyttölämpötilat ovat 120, 150 ja 180 astetta. Ruiskuvalettu{11}}magneetit arvostetaan niiden erinomaisen mittatarkkuuden ja mekaanisen lujuuden vuoksi. Magneettiset materiaalit voidaan ruiskuvalaa suoraan olemassa olevien komponenttien sisään tai niitä vasten kokoonpanojen valmistamiseksi. Ruiskuvalettu{14}}magneetit ovat mitoiltaan mukautuvia tarkkuuskoneistettuihin muottipesäkkeisiin, eikä lopputuote yleensä vaadi muita viimeistelytoimenpiteitä. Tämä eliminoi seurantatoimien-ja alentaa kokonaiskustannuksia.
2. Ominaisuus:
| Kuva |
|
|

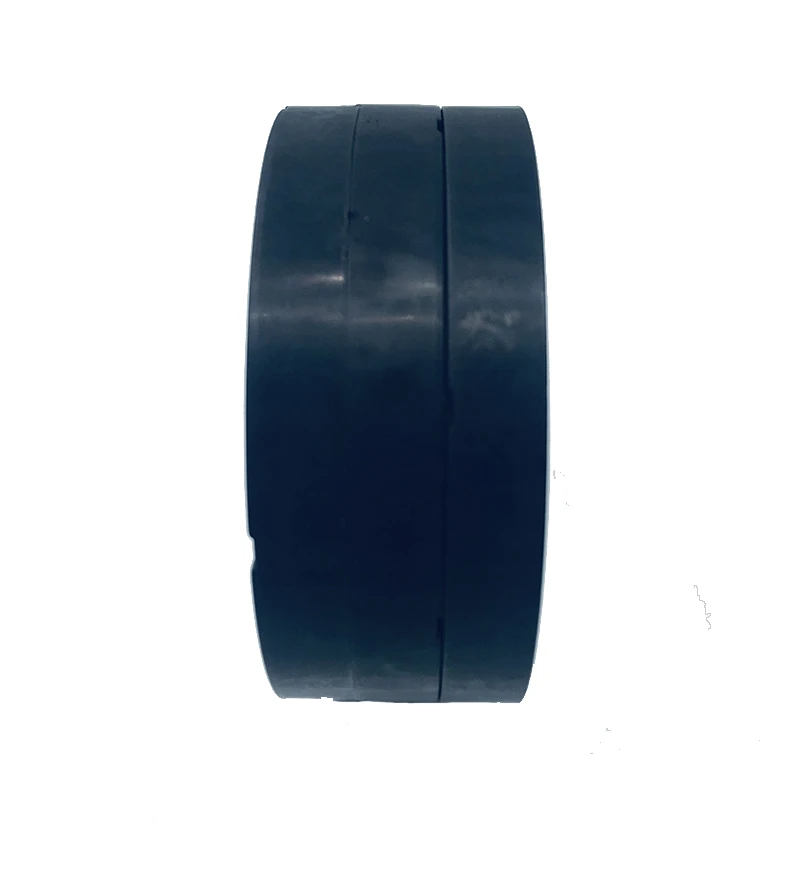

| Erittely | Ø50×Ø40×7.6 | D72×D64×9 |
| Materiaali | Ruiskupuristettu ferriitti + metallipohja | Ruiskupuristettu ferriitti + metallipohja |
| Vastaava siru: | RLS LM10 inkrementaalinen magneettinen kooderi | RLS LM10 inkrementaalinen magneettinen koodaus |
| Magnetointimenetelmä: | Ulkohalkaisija 128 napaa | Ulkohalkaisija 128 napaa |
| Suorituskykyparametrit: | BS1506 | BS1606 |
3. Ruiskupuristus ferriittimagneettimateriaali:
| Tuoteluokat | BS0606 | BS1106 | BS1206 | BS1306 | BS1406 | BS1506 | BS1606 |
BS0212 |
BS1212 |
BS1512 |
BS1612 |
BS1812 |
BS13PPS |
BS34PPS |
| Br (mT) | 185 | 240 | 250 | 255 | 270 | 275 | 285 | 115 | 250 | 265 | 285 | 300 | 260 | 450 |
|
Rwsiduaalinen induktio (kg) |
1850 | 2450 | 2500 | 2550 | 2700 | 2750 | 2850 | 115 | 250 | 265 | 285 | 300 | 260 | 450 |
| Hcb (KA/m) | 127 | 167 | 183 | 187 | 191 | 195 | 200 | 79 | 187 | 191 | 195 | 191 | 179 | 302 |
|
Pakko Voima (KOe) |
160 | 210 | 230 | 235 | 240 | 245 | 250 | 100 | 235 | 240 | 245 | 240 | 225 | 380 |
| Hjc (KA/m) | 231 | 226 | 223 | 230 | 238 | 238 | 235 | 203 | 223 | 239 | 239 | 215 | 227 | 915 |
|
Sisäinen Pakkovoima (KOe) |
290 | 285 | 280 | 290 | 300 | 300 | 295 | 255 | 280 | 300 | 300 | 270 | 285 | 1150 |
| (BH) Max (kj/M³) | 6.4 | 11.6 | 12.4 | 13.2 | 14 | 15.2 | 16.4 | 2.4 | 12.4 | 14.8 | 16.4 | 19.4 | 13.2 | 33.6 |
|
Max.Energia Tuote (MGOe) |
0.8 | 1.45 | 1.55 | 1.65 | 1.75 | 1.9 | 2.05 | 0.3 | 1.55 | 1.85 | 2.05 | 2.3 | 1.65 | 4.2 |
|
(μrec) (μH/M) Läpäisevyys |
-0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.1 |
| Vetovoima | ----- | 60 | 60 | 50 | 50 | 45 | 40 | 40 | 40 | 40 | 40 | 35 | 40 | ----- |
|
Muovaus Kutistumiskerroin |
----- | 0.6 | 0.6 | 0.6 | 0.6 | 0.5 | 0.5 | 0.7 | 0.5 | 0.5 | 0.5 | 0.5 | 0.4 | ----- |
|
Max.Käytössä Lämpötila |
150 | 150 | 150 | 150 | 150 | 150 | 150 | 100 | 100 | 100 | 100 | 100 | 200 | 200 |
| ρ Tiheys (g/cm³) | ----- | 3.4 | 3.4 | 3.45 | 3.5 | 3.6 | 3.65 | 2.9 | 3.45 | 3.6 | 3.65 | 3.85 | 3.55 | 4.65-4.67 |
Huomautuksia: Magneettisia ja fyysisiä ominaisuuksia voidaan mukauttaa
4. Aaltomuoto:
5. Edut:
-
Ruiskutetut magneetit voivat olla erittäin monimutkaisia ja erittäin tarkkoja muotoja, yleensä +/- 0.005 mm toleranssin sisällä
-
Muovauksen avulla magneettinen materiaali voidaan muovata tai valaa suoraan muiden koottujen osien päälle ilman muita kokoamisprosesseja.
-
Magneettinen jauhe on neodyymirautaboori (NdFeB), isotrooppinen tai anisotrooppinen. Polymeerisideaineina käytetään PA6, PA12 ja PPS
-
Anisotrooppinen NdFeB-jauhe toteuttaa suuren magneettivoiman neulamagneettina. BHmax voi myös saavuttaa 17 GMOe ja korvata joitain sintrattuja tuotteita.
-
Säteittäinen magneettirengas, erinomainen likaantumisenestokyky,{0}}kaksipuolinen referenssinolla-asento,
-
Kypsä kosketukseton{0}}anturitekniikka, vahva luotettavuus.
6. Ruiskuvalettujen magneettien valmistusprosessi:
7. Sovellus:
Ruiskuvalettu-ferriittimagneetit jaetaan isotropiaan ja anisotropiaan, jotka näkyvät pääasiassa magneettimateriaalien koostumuksen eroissa. Ruiskuvalu-ferriittimagneettien materiaalikoostumus sisältää tietyn prosenttiosuuden muovia. Muotista valmistetulla ruiskuvalettu-ferriittimagneetilla on korkea tarkkuus, tasainen magneettinen jakautuminen, vakaat magneettiset ominaisuudet sekä helppo käsittely ja tuotanto. Jokaisen ruiskuvaletun-ferriittimagneetin on perustuttava muotin valmistukseen ja käsittelyyn, ja magnetointiprosessin on perustuttava magnetointilaitteisiin. Ruiskuvaluferriittimagneetteja käytetään pääasiassa erilaisissa vesivirtausavoissa putkissa, Hall-anturielementeissä, elektronisissa laitteissa, tarkkuusinstrumenteissa, servomoottoreissa, magneettivaaoissa ja muissa tuotteissa.
