Olet ehkä kuullut onttokuppimoottorista. Mikä on onttokuppimoottori? Mitä eroa sillä on yleismoottorista? Millaista kestomagneettia onttokuppimoottorissa käytetään? Tänään tarkastellaan näitä kysymyksiä.
Tieteen ja tekniikan jatkuvan kehityksen myötä myös moottoritekniikka uudistuu jatkuvasti. Varsinkin nykyään teollisuus on jatkuvasti asettanut korkeampia odotuksia ja vaatimuksia moottoreiden servo-ominaisuuksille, ja onttokuppimoottoreita on syntynyt. Onttokuppimoottorit kuuluvat DC-kestomagneettiservo- ja ohjausmoottoreihin, ja ne voidaan luokitella myös mikromoottoreiksi.
Onttokuppimoottoreilla on erinomaiset energiansäästöominaisuudet, herkät ja kätevät ohjausominaisuudet sekä vakaat toimintaominaisuudet, ja niiden tekninen kehitys on erittäin ilmeistä. Tehokkaana energianmuuntolaitteena se edustaa moottoreiden kehityssuuntaa monilla aloilla.
Onttokuppimoottorin rakenne ja periaate

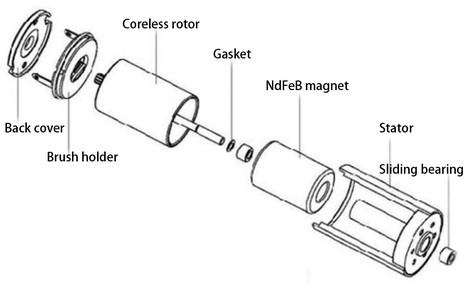

Alla oleva kuva on yksinkertaistettu kaavio yleisen onttokuppimoottorin rakenteesta. Onttokuppimoottori on DC-kestomagneettimoottori. Suurin ero sen ja tavallisten harjattujen ja harjattomien tasavirtamoottoreiden välillä on, että se käyttää ytimetöntä roottoria, jota kutsutaan onttokuppiroottoriksi.

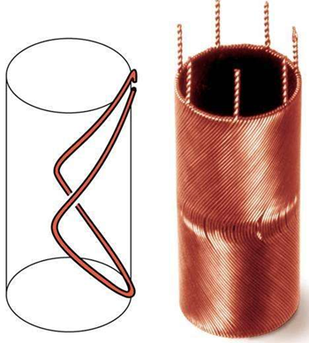

Roottori on kiedottu suoraan langoilla, ilman muuta käämiä tukevaa rakennetta. Itse käämit on tehty kupin muotoon, joka muodostaa roottorin rakenteen (kuten alla on esitetty). Roottorirakenteen muutoksen ansiosta moottorin ajo-ominaisuudet ovat parantuneet huomattavasti. Sillä ei ole vain erinomaisia energiansäästöominaisuuksia, mutta mikä vielä tärkeämpää, siinä on ohjaus- ja vetoominaisuudet, joita rautasydänmoottorit eivät voi saavuttaa.
Onttokuppimoottorit jaetaan kahteen tyyppiin: harjattuihin ja harjattomiin. Harjattoman onton kuppimoottorin roottorissa ei ole rautasydämeä, ja harjattoman onton kuppimoottorin staattorissa ei ole rautasydämeä. Markkinoilla olevien onttokuppimoottorimallien halkaisijat ovat Φ4, Φ6, Φ7, Φ8, Φ10, Φ12, Φ15 jne.
Onttokuppimoottorien edut ja sovellukset
Onttokuppimoottoreilla on useita etuja, kuten suuri tehotiheys, korkea hyötysuhde, ei vääntömomentin viivettä, ei hammastusvaikutusta, pieni käynnistysmomentti, ei roottorin ja staattorin välistä radiaalivoimaa, tasainen nopeuskäyrä, alhainen melu ja hyvä lämpö hajoaminen.
Onttokuppimoottorien käyttö on kehittynyt nopeasti viimeisten kymmenen vuoden aikana suurille teollisuus- ja siviilialoille tulon jälkeen. Hyödyntämällä onttokuppimoottorin keveyttä, pientä kokoa ja alhaista energiankulutusta lentokoneen paino voidaan vähentää suurin laajuus.
4. Erilaiset siviilikäyttöiset sähkölaitteet ja teollisuustuotteet. Onttokuppimoottorin käyttö toimilaitteena voi parantaa tuotteen laatua ja suorituskykyä.
5. Koska ontto kuppimoottori on kooltaan pieni, monet tuotteet, joiden tilavuusvaatimukset ovat suhteellisen pienet, käyttävät onttokuppia tehoelementtinä. Esimerkiksi; lelulahjat (leluautot, lentokonemallit jne.), kauneushierontatuotteet (kasvoharjat, induktiovälineet, kasvohierontalaitteet jne.), päivittäiset tarpeet (sähköhammasharjat, shampooharjat, hiusten suoristuslaitteet jne.).
Hollow Cup -moottorimagneetit
Onttokuppimoottorit käyttävät yleensä sintrattuja NdFeB-kestomagneetteja, joilla on korkea remanenssi, korkea koersitiivisuus ja korkea magneettinen energiatuote. Se on markkinoiden sopivin kestomagneettimateriaali onttokuppimoottoreille. Kun moottori- ja tuulitiedot ovat samat, magneettisen teräksen suorituskyvyn vahvuus vaikuttaa suoraan moottorin nopeuteen. Tavalliset onttokuppimoottoreille sopivat NdFeB-magneetit ovat renkaiden muotoisia, ja niiden suorituskyky on esimerkiksi N40, N45 jne., ja lämpötilan kestävyys on noin 80 astetta -100 astetta.
